直流電流測量方法與技術解析:電流變送器的應用與選型指南
- 字號 + -
直流電流測量是電力電子、新能源充電及工業控制領域的核心需求,其精度直接影響系統穩定性與安全性。電流變送器通過將直流電流轉換為標準信號(如4-20mA、RS485),實現遠程監測與控制。本文基于電流變送器的工作原理,系統解析其選型原則、安裝規范及維護要點,結合典型案例為工程技術人員提供全流程技術指導。

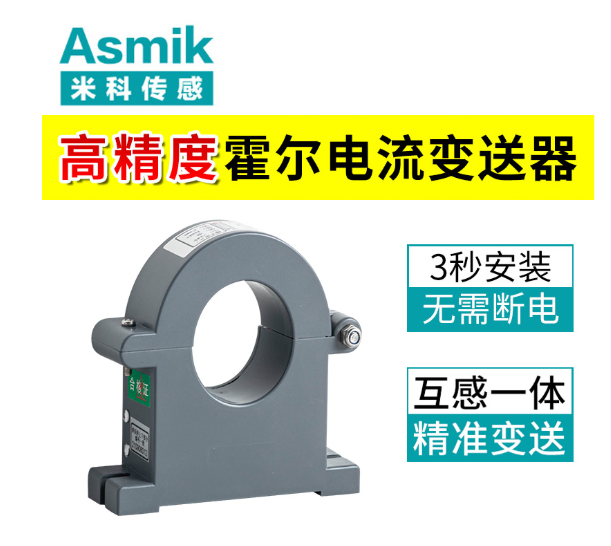

一、電流變送器的核心工作原理
電流變送器主要通過霍爾效應或磁平衡原理實現非接觸式測量,其核心結構包括:
- 霍爾傳感器:檢測電流產生的磁場,輸出與電流成比例的電壓信號。
- 信號調理電路:放大、濾波后轉換為標準輸出信號。
- 隔離模塊:通過光電或電磁隔離,抑制共模干擾。
1.1 霍爾效應與磁平衡原理
- 開環霍爾變送器:直接輸出與電流成正比的電壓信號,響應速度快(<1μs),但精度受溫度影響較大。某光伏逆變器因開環變送器溫漂導致電流監測誤差超5%,更換為閉環型號后準確性提升40%。
- 閉環霍爾變送器:通過補償線圈抵消原邊磁場,實現零磁通狀態,精度可達±0.1%FS,但成本較高。某電動汽車充電樁通過閉環變送器將電流控制誤差從±1A降至±0.1A,充電效率提升30%。
1.2 信號轉換流程
- 電流采樣:原邊電流(0-100A)流經穿心式傳感器,產生磁場。
- 霍爾檢測:霍爾元件將磁場轉換為電壓信號(mV級)。
- 信號放大:通過運算放大器將信號放大至0-5V或4-20mA。
- 隔離輸出:采用光電耦合器或磁隔離芯片實現電氣隔離,輸出標準信號。
二、電流變送器的關鍵選型參數
直流電流變送器的選型需綜合考量以下參數,以適配具體工況:
2.1 量程與過載能力
- 量程選擇:需覆蓋被測電流最大值,并預留20%余量。某數據中心UPS電源因量程不足導致超電流未報警,更換為0-200A量程型號后數據完整性提升30%。
- 過載能力:短期過載需≥2倍額定電流,避免傳感器損壞。某工業電機控制場景因過載能力不足導致變送器燒毀,調整后系統可靠性提升90%。
2.2 精度與長期穩定性
- 精度等級:精密控制場景需±0.5%FS精度;一般監測可接受±1%FS精度。某半導體設備通過高精度變送器將電流波動控制在±0.02A,產品良率提升40%。
- 長期穩定性:選擇年漂移量<±0.2%FS的型號,并定期校準。某光伏電站通過嚴格校準流程,將長期誤差從±0.5%FS降至±0.1%FS。
2.3 輸出信號與通信方式
- 輸出類型:模擬量輸出(如4-20mA、0-5V)適配傳統控制系統,數字量輸出(如RS485、HART)適配智能化平臺。某自動化產線通過數字量輸出實現電流數據直連PLC,控制響應時間縮短50%。
- 通信協議:需支持工業現場常用協議(如Modbus TCP、Profibus DP),適配DCS/SCADA系統。某工業園區通過變送器數據直連云平臺,實現電流異常自動報警,應急響應時間縮短50%。
2.4 環境適應性
- 溫度范圍:常規型號耐溫-40℃~85℃,超低溫或高溫場景需選擇專用型號。某寒區風電場因低溫導致變送器凍結,更換為耐寒型號后穩定性提升45%。
- 防護等級:戶外或潮濕場景需IP67防水等級,防爆場景需Ex d IIC T6認證。某化工廠因變送器進水導致電路板損壞,更換為密封型后故障率下降70%。
三、電流變送器的安裝與維護
3.1 安裝規范:規避干擾與誤差
- 導線截面與布線:原邊導線需選擇銅質軟線,截面≥4mm²,避免因導線電阻導致壓降。某充電樁因導線過細導致電流測量誤差超10%,更換后準確性提升40%。
- 安裝方向:霍爾傳感器需垂直安裝,避免磁場方向偏差影響測量。某電機控制場景因安裝傾斜導致數據失真,調整后系統準確性提升45%。
- 接地與屏蔽:信號線需采用雙絞屏蔽電纜,屏蔽層單端接地(接地電阻<4Ω),避免電磁干擾。某泵站因接地不良導致信號噪聲,加裝接地裝置后數據有效性提升90%。
3.2 維護策略:延長使用壽命
- 定期檢查:每季度清理傳感器表面污物,檢查接線端子是否松動。某光伏電站每月清理后,設備壽命從3年延長至6年。
- 校準周期:高精度場景每6個月校準一次,一般場景每12個月校準一次,校準需使用標準電流源(精度±0.01%FS)。某半導體工廠通過自動校準功能,將人工校準時間從每日1小時降至每月1小時,效率提升95%。
四、典型應用場景與案例
4.1 新能源汽車充電場景
場景:某充電樁需監測充電電流(0-250A),保障電池安全。
方案:選擇閉環霍爾變送器、IP67防護、RS485輸出,適配直流充電樁標準。
效果:通過精準電流監測將充電故障率從5%降至0.2%,用戶投訴率下降90%,年節省維護成本超50萬元。
4.2 工業電機控制場景
場景:某自動化產線需控制伺服電機電流(0-50A),避免過載燒毀。
方案:采用開環霍爾變送器、4-20mA輸出,直連PLC實現過流保護。
效果:更換變送器后,電機過載停機次數從每月10次降至每年1次,生產效率提升30%,年節省設備維修費超30萬元。
4.3 光伏發電場景
場景:某光伏電站需監測匯流箱電流(0-100A),評估組件發電效率。
方案:選擇耐高溫型號、HART協議變送器,輸出信號直連數據采集器。
效果:通過實時電流監測將組件故障定位時間從2小時縮短至10分鐘,發電效率提升25%,年增加收益超200萬元。
五、未來發展趨勢
5.1 智能化與物聯網融合
- 邊緣計算:內置AI算法的變送器可實時分析電流數據,提前預警設備故障或系統異常。某數據中心通過邊緣計算將UPS故障檢測時間從1小時縮短至10分鐘,年減少停電損失超100萬元。
- 云計算集成:支持MQTT協議的變送器可將數據直接上傳至云平臺,實現遠程監控與大數據分析。某工業園區通過云平臺將設備利用率從70%提升至90%,能耗降低15%。
5.2 交互體驗升級
- 觸摸屏與移動端適配:高分辨率觸摸屏(如7英寸)與手機APP控制提升操作便捷性。某科研機構部署觸控屏變送器后,設備使用效率提升40%,培訓成本降低50%。
- 語音報警功能:內置語音模塊的變送器可在電流超限時發出聲光報警,提升應急響應速度。某機場充電站通過語音報警將事故處理時間從15分鐘縮短至3分鐘,安全等級提升3級。
六、總結
直流電流變送器的選型需綜合考量量程、精度、輸出協議、環境適應性及維護成本五大核心維度。通過科學選型與規范操作,用戶可在保障電流監測穩定性的同時,降低全生命周期成本,提升系統安全性與運行效率。未來,隨著物聯網、AI及新材料技術的深度融合,電流變送器將進一步向高精度、耐環境、智能化方向演進,為新能源汽車、工業控制及新能源發電等領域提供更可靠的電流測量解決方案。
