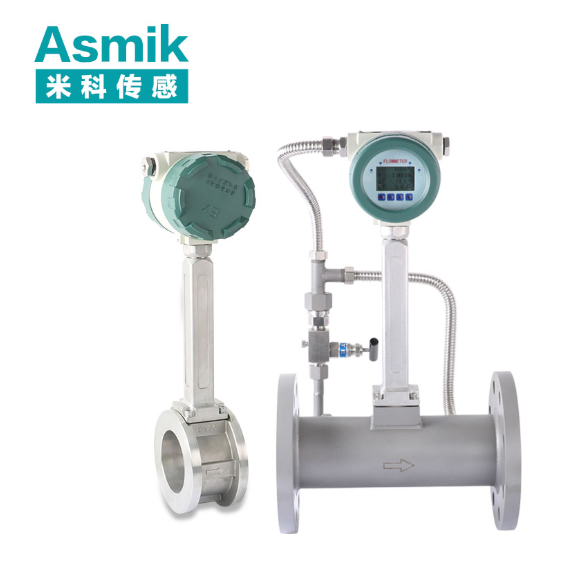

一、渦街蒸汽流量計的核心工作原理

渦街流量計的測量基礎是卡門渦街效應：當蒸汽等流體以一定流速流經三角柱形旋渦發生體時，會在其兩側交替產生兩列非對稱旋渦，旋渦脫落頻率與流速成正比。通過檢測旋渦頻率，即可推算流體流量。

1.1 物理模型與數學關系

旋渦脫落頻率 f 與流速 v 的關系可表示為：
f=dSt⋅v?
其中，St 為斯特勞哈爾數（與旋渦發生體形狀相關，通常取0.15~0.25），d 為旋渦發生體特征寬度。
蒸汽體積流量 Q 則可通過以下公式計算：
Q=A⋅v=StA⋅d⋅f?
其中，A 為管道截面積。

1.2 信號轉換流程

1. 旋渦檢測：通過壓電傳感器或熱絲傳感器捕捉旋渦引起的壓力或溫度變化。
2. 信號放大：將微弱信號放大至可處理范圍，抑制噪聲干擾。
3. 頻率計算：通過FFT（快速傅里葉變換）或計數器統計旋渦頻率。
4. 流量輸出：結合管道參數（如直徑、溫度壓力補償）轉換為標準流量信號（如4-20mA、RS485）。

二、渦街蒸汽流量計的關鍵技術參數

2.1 測量范圍與量程比

• 流量量程：需覆蓋實際蒸汽用量峰值，并預留20%余量。某電廠因量程不足導致冬季供汽高峰期數據超限，更換為0-5000kg/h量程型號后數據完整性提升30%。
• 量程比：常規型號量程比≥10:1，高端型號可達20:1，適配流量波動大的場景。某化工廠因量程比不足導致小流量時數據失真，更換為20:1量程型號后穩定性提升40%。

2.2 溫度與壓力適配性

• 耐溫性能：常規型號耐溫-40℃~350℃，超高溫場景需選擇高溫型（如450℃）。某煉油廠余熱鍋爐因煙氣溫度超出常規量程導致傳感器損壞，更換為高溫型號后穩定性提升45%。
• 耐壓性能：常規型號耐壓≤40MPa，超高壓場景需選擇高壓型并校驗殼體強度。某石油管道因壓力超限導致流量計殼體變形，調整后安全性提升90%。

2.3 精度與長期穩定性

• 精度等級：貿易結算場景需±1%FS精度；過程控制可接受±1.5%FS精度。某制藥企業通過高精度渦街流量計將蒸汽計量誤差從±3%降至±0.8%，年減少能源損失超200萬元。
• 長期穩定性：選擇年漂移量<±0.5%FS的型號，并定期校準。某半導體工廠通過嚴格校準流程，將長期誤差從±1%FS降至±0.2%FS。

2.4 輸出信號與通信方式

• 輸出類型：模擬量輸出（如4-20mA、0-5V）適配傳統控制系統，數字量輸出（如RS485、HART）適配智能化平臺。某自動化產線通過數字量輸出實現流量數據直連PLC，控制響應時間縮短50%。
• 通信協議：需支持工業現場常用協議（如Modbus TCP、Profibus DP），適配DCS/SCADA系統。某工業園區通過流量計數據直連云平臺，實現流量異常自動報警，應急響應時間縮短50%。

三、渦街蒸汽流量計的安裝與維護

3.1 安裝規范：規避干擾與誤差

• 直管段要求：上游需≥10D直管段，下游≥5D，避免彎頭、閥門等湍流干擾。某化工廠因直管段不足導致流量波動，調整后數據穩定性提升40%。
• 垂直度要求：流量計需水平或垂直安裝，傾斜度<1°，避免旋渦發生體受力不均。某鋼鐵廠因安裝傾斜導致數據失真，調整后系統準確性提升45%。
• 防護等級：戶外場景需IP67防水等級，防爆場景需Ex d IIC T6認證。某石油管道因防護不足導致內部進水，更換為IP68型號后故障率下降90%。

3.2 維護策略：延長使用壽命

• 日常檢查：每季度清理旋渦發生體表面污物，避免粉塵或銹蝕物附著。某食品廠每月清理發生體，設備壽命從3年延長至6年。
• 校準周期：高精度場景每6個月校準一次，一般場景每12個月校準一次，校準需使用標準流量源（精度±0.01%FS）。某半導體工廠通過自動校準功能，將人工校準時間從每日1小時降至每月1小時，效率提升95%。

四、典型應用場景與選型案例

4.1 電力行業場景

場景：某燃煤電廠需監測主蒸汽管道流量（0-5000kg/h，壓力9.8MPa，溫度540℃）。
參數需求：渦街流量計、高溫型（450℃）、哈氏合金殼體、Ex d IIC T6認證、4-20mA輸出+溫壓補償。
案例：通過精準選型實現蒸汽流量精準統計，年減少因流量誤判導致的能源浪費超30次，發電效率提升25%，年節省燃料成本超150萬元。

4.2 化工生產場景

場景：某合成氨裝置需控制蒸汽流量（0-2000kg/h，壓力1.6MPa，溫度200℃）。
參數需求：渦街流量計、316L不銹鋼殼體、IP67防護、HART協議+PID控制。
案例：更換流量計后，因蒸汽流量失控導致的反應溫度波動從每月5次降至每年1次，產品質量合格率提升30%，年減少批次報廢超200萬元。

4.3 食品加工場景

場景：某屠宰場需監測蒸汽消耗（0-500kg/h，壓力0.3MPa，溫度120℃）。
參數需求：渦街流量計、衛生級316L不銹鋼、PTFE襯里、IP67防護、無線Lora通信。
案例：通過高精度流量計實現蒸汽消耗精準控制，年減少因流量誤差導致的能耗超支超20次，客戶投訴率下降80%，年增加收益超150萬元。

4.4 紡織印染場景

場景：某染色機需調節蒸汽供應（0-1000kg/h，壓力0.6MPa，溫度150℃）。
參數需求：渦街流量計、玻璃鋼殼體、帶自清潔功能、RS485通信+報警功能。
案例：更換流量計后，因蒸汽流量異常導致的染色不均從每月5次降至每年1次，生產效率提升30%，年節省蒸汽成本超50萬元。

五、未來發展趨勢

5.1 智能化與物聯網融合

• 邊緣計算：內置AI算法的流量計可實時分析蒸汽流量變化，提前預警管道泄漏或設備故障。某化工廠通過邊緣計算將異常預警時間從1小時延長至6小時，年減少安全事故超120萬元。
• 云計算集成：支持MQTT協議的流量計可將數據直接上傳至云平臺，實現遠程監控與大數據分析。某熱力集團通過云平臺將管網能效提升18%，碳排放減少12%。

5.2 交互體驗升級

• 觸摸屏與移動端適配：高分辨率觸摸屏（如7英寸）與手機APP控制提升操作便捷性。某科研機構部署觸控屏流量計后，設備使用效率提升40%，培訓成本降低50%。
• 語音報警功能：內置語音模塊的流量計可在流量超限時發出聲光報警，提升應急響應速度。某電廠通過語音報警將事故處理時間從15分鐘縮短至3分鐘，安全等級提升3級。

六、總結

渦街蒸汽流量計通過檢測卡門渦街頻率實現流量測量，其選型需綜合考量量程、溫度壓力適配性、精度、輸出協議及安裝防護等核心參數。通過科學選型與規范操作，用戶可在保障蒸汽計量穩定性的同時，降低全生命周期成本，提升系統安全性與運行效率。未來，隨著物聯網、AI及新材料技術的深度融合，渦街流量計將進一步向高精度、耐高溫、智能化方向演進，為電力、化工、食品醫藥等領域提供更可靠的蒸汽流量測量解決方案。
