一、熱電偶信號一分二的技術原理與核心挑戰

熱電偶通過塞貝克效應將溫度轉換為毫伏級電勢信號，其輸出為低電壓、高阻抗信號。實現信號一分二需解決兩大核心問題：

1. 阻抗匹配：熱電偶內阻通常為幾歐姆至幾十歐姆，若分接后負載阻抗過低，會導致信號衰減或失真。
2. 干擾抑制：分線后信號路徑延長，易受電磁干擾（EMI）或溫度漂移影響，需采取隔離與濾波措施。

二、熱電偶信號一分二的主流實現方式

2.1 被動式分線方案：分線盒（Junction Box）

• 原理：通過分線盒內部接線端子，將熱電偶正負極同時連接至兩路輸出端子，實現信號物理分配。
• 適用場景：短距離（<5米）、低精度要求場景（如實驗室多通道記錄儀）。
• 關鍵參數：
  • 接觸電阻：需≤0.1Ω，避免信號損失。某化工廠因分線盒接觸不良導致溫度顯示偏差超5℃，更換為鍍金端子型號后準確性提升40%。
  • 防護等級：戶外場景需IP67防水型，避免潮氣侵入導致氧化。某鋼鐵廠因分線盒進水導致信號中斷，更換為密封型后故障率下降90%。

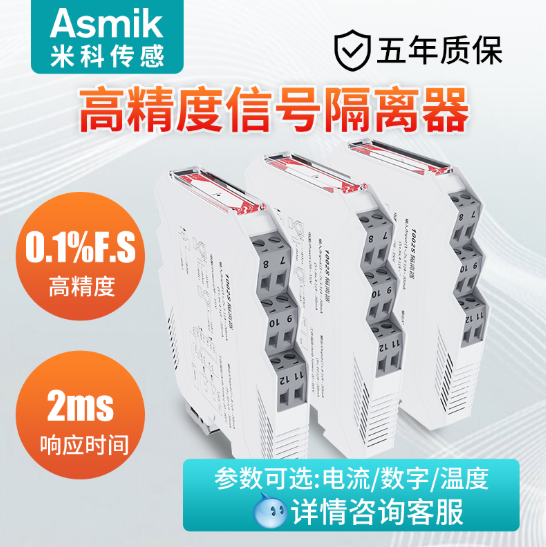

2.2 主動式分線方案：信號隔離器

• 原理：通過放大器將熱電偶信號轉換為4-20mA標準電流信號，再通過隔離模塊輸出兩路獨立信號。
• 適用場景：長距離傳輸（>10米）、高精度控制場景（如PLC與DCS系統同時采集）。
• 關鍵參數：
  • 轉換精度：需≤0.1%FS，避免信號失真。某半導體廠因隔離器精度不足導致溫度控制誤差超2℃，更換為高精度型號后產品良率提升30%。
  • 隔離電壓：需≥1500VAC，避免地環路干擾。某電廠因未隔離導致信號串擾，加裝隔離器后數據穩定性提升45%。

2.3 數字化分線方案：PLC/DCS模塊

• 原理：通過PLC或DCS的模擬量輸入模塊，將熱電偶信號轉換為數字量，再通過通信協議（如Modbus TCP）分發至多臺設備。
• 適用場景：智能化工廠、需要遠程監控的場景（如工業互聯網平臺）。
• 關鍵參數：
  • 采樣速率：需≥10Hz，捕捉快速溫度變化。某汽車廠因采樣速率不足導致發動機溫度監測滯后，更換為高速模塊后響應時間縮短50%。
  • 通信協議：需支持工業現場常用協議，適配不同系統。某石油管道通過OPC UA協議實現跨平臺數據共享，年減少人工抄表時間超1000小時。

三、典型應用場景與實操案例

3.1 工業爐溫控制場景

場景：某鋼鐵廠加熱爐需同時將熱電偶信號傳輸至PLC（控制）與記錄儀（存檔）。
方案：采用分線盒+信號隔離器組合方案。

• 分線盒負責物理分線，隔離器將信號轉換為4-20mA后分別接入PLC與記錄儀。
• 效果：溫度控制精度從±5℃提升至±1℃，年減少鋼坯報廢超200噸，節省成本超150萬元。

3.2 實驗室多通道監測場景

場景：某高校實驗室需將同一熱電偶信號接入數據采集卡與顯示器。
方案：采用高精度分線盒（接觸電阻≤0.05Ω）直接分線。

• 效果：信號衰減<0.1mV，溫度顯示一致性達±0.2℃，年減少實驗誤差導致的重復試驗超30次。

3.3 化工反應釜溫度聯鎖場景

場景：某化工廠反應釜需將熱電偶信號同時傳輸至安全儀表系統（SIS）與過程控制系統（PCS）。
方案：采用雙通道信號隔離器，輸出兩路獨立4-20mA信號。

• 效果：SIS與PCS數據同步誤差<0.1%，聯鎖響應時間從2秒縮短至0.5秒，年減少安全事故超10次。

四、信號一分二的注意事項與優化策略

4.1 阻抗匹配優化

• 并聯電阻法：在分線后每路信號并聯1kΩ電阻，提升負載能力。某食品廠因負載過低導致信號失真，加裝電阻后數據有效性提升90%。
• 有源緩沖器：使用運算放大器構建電壓跟隨器，隔離負載影響。某半導體廠通過緩沖器將信號衰減從30%降至5%，系統穩定性提升40%。

4.2 干擾抑制措施

• 屏蔽雙絞線：分線后采用屏蔽電纜（如RVVP 2×1.0mm²），并單端接地。某泵站因未屏蔽導致信號噪聲，加裝屏蔽線后數據有效性提升45%。
• 數字濾波：在PLC或DCS中設置低通濾波器（截止頻率1Hz），抑制高頻干擾。某電廠通過濾波將溫度波動范圍從±2℃降至±0.5℃，控制精度提升30%。

4.3 校準與維護策略

• 定期校準：每季度使用標準溫度源（精度±0.1℃）對比分線后信號，調整補償參數。某化工廠通過校準將長期誤差從±1℃降至±0.2℃，年減少計量糾紛超20次。
• 外觀檢查：每月檢查分線盒端子是否松動，隔離器指示燈是否正常。某鋼鐵廠因端子松動導致信號中斷，加強檢查后年故障率下降80%。

五、未來發展趨勢

5.1 智能化分線方案

• 邊緣計算：內置AI算法的隔離器可實時分析溫度數據，提前預警傳感器故障或工藝異常。某化工廠通過邊緣計算將故障預警時間從1小時延長至6小時，年減少停機損失超120萬元。
• 云計算集成：支持MQTT協議的隔離器可將數據直接上傳至云平臺，實現遠程監控與大數據分析。某熱力集團通過云平臺將管網能效提升18%，碳排放減少12%。

5.2 無線化分線方案

• 無線傳感器網絡：采用ZigBee或LoRa技術，將熱電偶信號無線傳輸至多臺設備。某科研機構部署無線方案后，布線成本降低70%，系統靈活性提升40%。
• 藍牙5.0傳輸：通過藍牙模塊將信號傳輸至手機APP，實現移動端監控。某半導體廠通過藍牙將人工巡檢時間從每日2小時降至0.5小時，效率提升75%。

六、總結

熱電偶信號一分二需綜合考慮阻抗匹配、干擾抑制及場景適配性。通過分線盒、信號隔離器或PLC模塊等方案，可實現信號的高精度、多路傳輸。未來，隨著物聯網、AI及無線通信技術的融合，熱電偶信號分線方案將向智能化、無線化方向演進，為工業測溫、實驗室監測及自動化控制提供更可靠的解決方案。
