一、技術原理與核心優勢

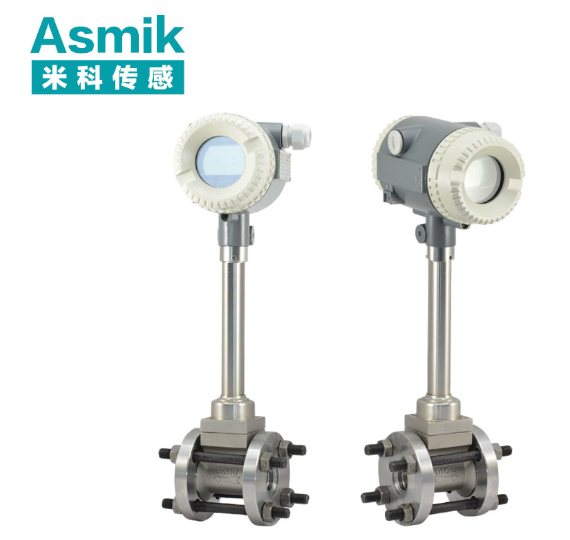

渦街流量計基于卡門渦街原理設計，當流體繞過鈍體（如三角柱）時，會在鈍體兩側交替產生有規則的漩渦，漩渦的產生頻率與流體流速成正比。通過檢測漩渦的頻率，即可計算出流體的流量。DN500型號采用一體化或分體式設計，傳感器與轉換器集成或分離，適配不同安裝場景，尤其針對大口徑管道流量測量優化性能。
該型號的核心優勢體現在三方面：其一，測量精度高，典型精度可達±1%，滿足工業計量需求；其二，量程比寬泛，覆蓋0.5m/s至15m/s流速范圍，適配多種工況；其三，適應性強，可測量蒸汽、氣體及液體，介質溫度范圍覆蓋-40℃至350℃，壓力等級支持PN16至PN40。

二、應用場景與技術適配性

1. 蒸汽計量與能源管理：
   • 在熱電廠或區域供熱系統中，DN500渦街流量計可精確計量蒸汽流量，支持熱能分攤與能效分析。其高溫型傳感器可適應350℃飽和蒸汽，耐腐蝕材質（如哈氏合金）可抵御蒸汽冷凝水腐蝕。
   • 在化工流程中，該型號可監測工藝蒸汽流量，優化反應釜加熱策略，降低能耗。
2. 氣體流量監測：
   • 在天然氣輸送管道中，DN500渦街流量計可測量壓縮氣體流量，支持貿易結算與管網平衡。其低流速測量能力（0.5m/s）可適配夜間低負荷工況。
   • 在空氣分離裝置中，該型號可計量氮氣、氧氣等工業氣體流量，支持生產調度與質量控制。
3. 液體輸送與過程控制：
   • 在石油化工行業中，DN500渦街流量計可測量原油、成品油等液體流量，支持儲罐庫存管理與裝車計量。其耐壓等級（PN40）可適配高壓輸送場景。
   • 在水處理廠中，該型號可監測原水或污水流量，優化水泵運行策略，提升處理效率。

三、選型要點與配置策略

1. 介質特性匹配：
   • 溫度與壓力：蒸汽介質溫度可達350℃，需選配高溫型傳感器及散熱裝置，確保測量穩定性。高壓場景需定制耐壓等級傳感器。
   • 介質潔凈度：氣體或液體中可能含顆粒或雜質，需選配抗污型傳感器或定期清理管道。
2. 流量范圍與量程比：
   • 確保實際流量在傳感器量程的30%至70%之間，避免超量程運行。DN500型號流量范圍約50m³/h至15000m³/h（以水為例）。
   • 量程比通常為10:1至100:1，適配不同流速場景。
3. 輸出信號與通信協議：
   • 根據控制系統要求選擇脈沖、4-20mA或RS485輸出，需遠傳時優先選擇數字信號。
   • 支持Modbus、HART等通信協議，實現遠程監控與數據集成。
4. 防護等級與安裝環境：
   • 根據安裝環境選擇IP65至IP68防護等級，確保設備穩定性。
   • 爆炸性環境需選配防爆型轉換器，符合ExdⅡCT6等防爆標準。

四、安裝規范與維護要點

1. 安裝規范：
   • 水平或垂直安裝：避免強振動和強磁場干擾，傳感器應與管道同心。
   • 直管段要求：上游需15D至20D直管段，下游需10D至15D直管段，以確保流態穩定。
   • 接地與屏蔽：確保傳感器良好接地，避免電磁干擾影響測量精度。
2. 日常維護：
   • 定期檢查：檢查傳感器狀態、信號質量及報警記錄，及時發現并處理潛在問題。
   • 清理管道：定期清理管道內壁沉積物，保持流態穩定與測量準確性。
   • 校準與驗證：定期進行實流校準或采用標準表法驗證測量精度，確保長期穩定性。

五、發展趨勢與技術創新

1. 智能化升級：
   • 集成邊緣計算模塊，實現自診斷功能，當檢測到振動或沉積物時自動觸發補償算法。
   • 支持預測性維護，通過分析歷史數據預測傳感器壽命，提前規劃維護周期。
2. 材料科學與工藝創新：
   • 采用陶瓷或藍寶石等耐腐蝕材料，提升傳感器在極端介質中的壽命。
   • 3D打印技術應用于傳感器制造，實現復雜流道設計與輕量化。
3. 低功耗與無線傳輸：
   • 鋰亞硫酰氯電池供電型號實現10年免維護運行，配合NB-IoT無線傳輸技術，構建分布式監測網絡。
   • 太陽能供電系統適配偏遠地區安裝場景，降低運維成本。
4. 云平臺與大數據集成：
   • 支持與云平臺無縫對接，實現遠程監控、數據分析與智能決策。
   • 結合大數據分析，優化流量測量模型，提升測量精度與穩定性。

六、結論

DN500渦街流量計作為工業大口徑流量測量的代表，其技術演進始終圍繞提升測量精度、擴展應用邊界、降低全生命周期成本展開。通過科學選型、規范安裝與專業維護，該類型儀表可在蒸汽計量、氣體監測及液體輸送等場景中持續發揮關鍵作用，為能源管理與數字化轉型提供基礎數據支撐。未來，隨著材料科學與信息技術融合深化，其應用場景與功能邊界將持續拓展，在智慧工廠、智慧城市及能源互聯網建設中扮演更重要角色。
