一、技術原理與核心優勢

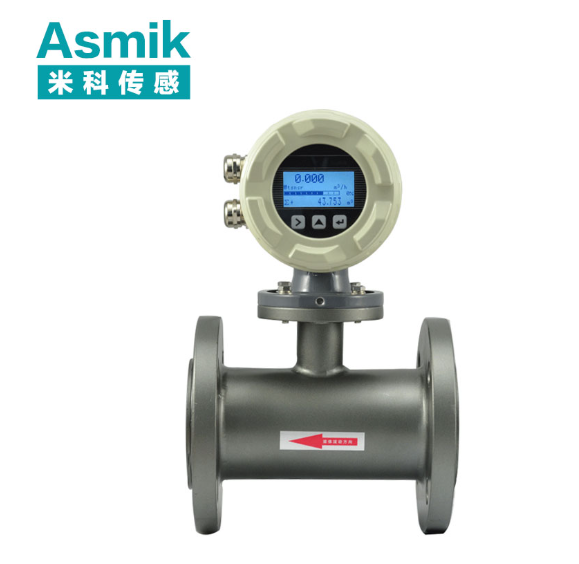

電磁流量計基于法拉第電磁感應定律設計，通過測量導電液體在磁場中運動產生的感應電動勢實現流量計量。當導電介質以平均流速v通過垂直于磁場方向的管道時，感應電動勢E與磁感應強度B、流體流速v及管道內徑D成正比，即E=K×B×v×D（K為儀表常數）。DN10型號采用一體化設計，將傳感器與轉換器集成于微型殼體內，結構緊湊，適配空間受限場景。
該型號的核心優勢體現在三方面：其一，測量精度高，典型精度可達±0.5%，滿足精密計量需求；其二，量程比寬泛，覆蓋0.1m/s至10m/s流速范圍，適配微小流量場景；其三，適應性強，可測量低電導率介質、腐蝕性液體及高溫流體，介質溫度范圍覆蓋-20℃至150℃，壓力等級支持PN10至PN25。

二、測量范圍與典型參數

DN10電磁流量計的測量范圍通常以流量和流速兩個維度表示：

1. 流量范圍：
   • 液體：以水為例，DN10電磁流量計的流量范圍約0.03m³/h至3m³/h，具體取決于流速與管道直徑。
   • 流速范圍：
   • 推薦流速：液體通常為0.1m/s至5m/s，以確保測量穩定性與傳感器壽命。
   • 極限流速：部分型號可支持更高流速，但需考慮介質特性與傳感器耐磨損性能。

三、影響測量范圍的因素

1. 介質特性：
   • 電導率：電磁流量計要求介質電導率≥1μS/cm，低電導率介質（如純水、酒精）需選配特殊電極材質或高頻激勵技術。
   • 粘度：高粘度介質（如糖漿、油類）可能導致流速分布變化，需降低量程比或選配粘度補償功能。
   • 腐蝕性：腐蝕性介質需選配耐腐蝕材質，如鈦合金、哈氏合金或聚四氟乙烯襯里。
2. 溫度與壓力：
   • 溫度：高溫介質（如熱水、導熱油）需選配高溫型傳感器及散熱裝置，確保測量穩定性。
   • 壓力：高壓場景需定制耐壓等級傳感器，避免介質泄漏或傳感器變形。
3. 安裝條件：
   • 直管段要求：上游需5D至10D直管段，下游需3D至5D直管段，以確保流態穩定。
   • 振動與干擾：強振動或電磁干擾可能導致信號失真，需采取減振或屏蔽措施。

四、選型與應用建議

1. 選型要點：
   • 介質特性：根據介質腐蝕性、電導率、粘度選擇合適的電極材質與襯里類型。
   • 流量范圍：確保實際流量在傳感器量程的30%至70%之間，避免超量程運行。
   • 溫度壓力：高溫介質需選配高溫型傳感器及散熱裝置，高壓場景需定制耐壓等級。
   • 輸出信號：根據控制系統要求選擇脈沖、4-20mA或RS485輸出，需遠傳時優先選擇數字信號。
   • 防護等級：根據安裝環境選擇IP65至IP67防護等級，確保設備穩定性。
2. 應用場景：
   • 實驗室分析：在化學分析或生物實驗中，DN10電磁流量計可精確計量試劑添加量，確保實驗重復性。
   • 醫療設備：在血液透析機或輸液泵中，DN10電磁流量計可監測液體流速，保障患者安全。
   • 食品加工：在飲料生產線中，DN10電磁流量計可控制添加劑注入量，確保產品質量。

五、安裝與維護要點

1. 安裝規范：
   • 水平或垂直安裝：避免強振動和強磁場干擾，傳感器應與管道同心。
   • 直管段要求：確保上游5D、下游3D直管段，避免彎頭、閥門等局部阻力件干擾。
   • 接地與屏蔽：確保傳感器良好接地，避免電磁干擾影響測量精度。
2. 日常維護：
   • 定期檢查：檢查傳感器狀態、信號質量及報警記錄，及時發現并處理潛在問題。
   • 清理管道：定期清理管道內壁沉積物，保持流態穩定與測量準確性。
   • 校準與驗證：定期進行實流校準或采用標準表法驗證測量精度，確保長期穩定性。

六、發展趨勢與展望

隨著微機電系統（MEMS）技術與物聯網發展，DN10電磁流量計呈現以下趨勢：

1. 微型化與集成化：采用MEMS工藝制造微型傳感器，集成流量測量、溫度補償與無線傳輸功能。
2. 低功耗設計：采用能量采集技術，如熱能或動能供電，實現免維護運行。
3. 智能化升級：集成邊緣計算模塊，實現自診斷功能，當檢測到氣泡或沉積物時自動觸發清洗程序。
4. 材料創新：采用陶瓷或藍寶石等耐腐蝕材料，提升傳感器在極端介質中的壽命。
5. 云平臺集成：支持與云平臺無縫對接，實現遠程監控、數據分析與預測性維護。

七、結論

電磁流量計DN10作為精密流量測量的代表，其技術演進始終圍繞提升測量精度、擴展應用邊界、降低全生命周期成本展開。通過科學選型、規范安裝與專業維護，該類型儀表可在實驗室、醫療及食品等場景中持續發揮關鍵作用，為質量控制與工藝優化提供基礎數據支撐。未來，隨著材料科學與信息技術融合深化，其應用場景與功能邊界將持續拓展，在智能制造與精準醫療領域扮演更重要角色。
