流量計DN700作為工業流量測量領域的重要設備，憑借其高精度、強適應性和穩定性，在市政供水、能源計量、化工流程控制及環保監測等多個場景中發揮著關鍵作用。本文將從技術原理、測量范圍、選型要點、安裝維護、典型應用及發展趨勢六個維度，系統解析流量計DN700（以電磁流量計為主）的技術特性與行業價值。
一、技術原理與核心優勢

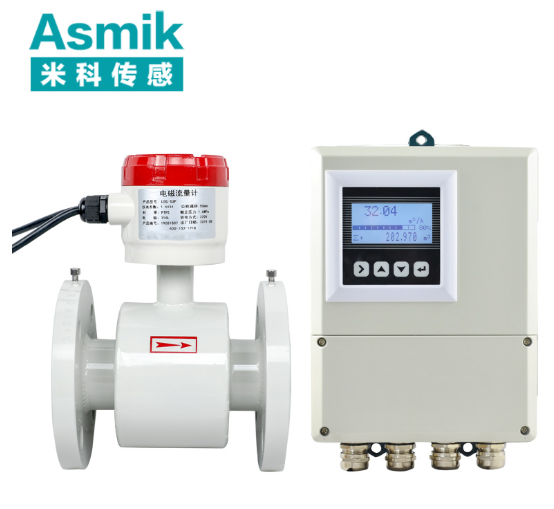

電磁流量計基于法拉第電磁感應定律設計，通過測量導電液體在磁場中運動產生的感應電動勢實現流量計量。當導電介質以平均流速v通過垂直于磁場方向的管道時，感應電動勢E與磁感應強度B、流體流速v及管道內徑D成正比，即E=K×B×v×D（K為儀表常數）。DN700型號采用分體式設計，將傳感器與轉換器分離，減少信號傳輸損耗，提升抗干擾能力。
該型號的核心優勢體現在三方面：其一，測量精度高，典型精度可達±0.5%，滿足貿易結算需求；其二，量程比寬泛，覆蓋0.3m/s至15m/s流速范圍，適配多種工況；其三，適應性強，可測量腐蝕性介質、懸浮顆粒液體及高溫流體，介質溫度范圍覆蓋-25℃至180℃，壓力等級支持PN16至PN40。
二、測量范圍與典型參數
DN700電磁流量計的測量范圍通常以流量和流速兩個維度表示：
- 流量范圍：
- 液體：以水為例，DN700電磁流量計的流量范圍約1200m³/h至120000m³/h，具體取決于流速與管道直徑。
- 流速范圍：
- 推薦流速：液體通常為0.3m/s至6m/s，以確保測量穩定性與傳感器壽命。
- 極限流速：部分型號可支持更高流速，但需考慮介質特性與傳感器耐磨損性能。
三、影響測量范圍的因素
- 介質特性：
- 電導率：電磁流量計要求介質電導率≥5μS/cm，低電導率介質（如純水、油類）需選配特殊電極材質。
- 粘度：高粘度介質（如污水、污泥）可能導致流速分布變化，需降低量程比或選配粘度補償功能。
- 腐蝕性：腐蝕性介質需選配耐腐蝕材質，如316L不銹鋼、哈氏合金或橡膠襯里。
- 溫度與壓力：
- 溫度：高溫介質（如熱水、蒸汽冷凝水）需選配高溫型傳感器及散熱裝置，確保測量穩定性。
- 壓力：高壓場景需定制耐壓等級傳感器，避免介質泄漏或傳感器變形。
- 安裝條件：
- 直管段要求：上游需10D至15D直管段，下游需5D至10D直管段，以確保流態穩定。
- 振動與干擾：強振動或電磁干擾可能導致信號失真，需采取減振或屏蔽措施。
四、選型與應用建議
- 選型要點：
- 介質特性：根據介質腐蝕性、電導率、粘度選擇合適的電極材質與襯里類型。
- 流量范圍：確保實際流量在傳感器量程的30%至70%之間，避免超量程運行。
- 溫度壓力：高溫介質需選配高溫型傳感器及散熱裝置，高壓場景需定制耐壓等級。
- 輸出信號：根據控制系統要求選擇脈沖、4-20mA或RS485輸出，需遠傳時優先選擇數字信號。
- 防護等級：根據安裝環境選擇IP65至IP68防護等級，確保設備穩定性。
- 應用場景：
- 市政供水：在水廠出水或管網監測中，DN700電磁流量計可精確計量日供水規模，支持遠程數據傳輸與集中管理。
- 化工流程：在化工生產中，DN700電磁流量計可控制反應釜進料量，確保工藝穩定性與產品質量。
- 環保監測：在污水處理廠中，DN700電磁流量計可監測進出水流量，配合化學需氧量在線分析儀，優化藥劑投加量。
五、安裝與維護要點
- 安裝規范：
- 水平或垂直安裝：避免強振動和強磁場干擾，傳感器應與管道同心。
- 直管段要求：確保上游10D、下游5D直管段，避免彎頭、閥門等局部阻力件干擾。
- 接地與屏蔽：確保傳感器良好接地，避免電磁干擾影響測量精度。
- 日常維護：
- 定期檢查：檢查傳感器狀態、信號質量及報警記錄，及時發現并處理潛在問題。
- 清理管道：定期清理管道內壁沉積物，保持流態穩定與測量準確性。
- 校準與驗證：定期進行實流校準或采用標準表法驗證測量精度，確保長期穩定性。
六、發展趨勢與展望
隨著工業物聯網發展，DN700電磁流量計呈現以下趨勢：
- 智能化升級：集成邊緣計算模塊，實現自診斷功能，當電極附著度超標時自動觸發清洗程序。
- 微型化設計：采用先進材料技術縮小傳感器體積，適配空間受限場景。
- 低功耗設計：鋰亞硫酰氯電池供電型號實現10年免維護運行，配合NB-IoT無線傳輸技術，構建分布式監測網絡。
- 多參數測量：同步測量流量、溫度及壓力，為能效分析提供多維數據支持。
- 云平臺集成：支持與云平臺無縫對接，實現遠程監控、數據分析與智能決策。
七、結論
流量計DN700作為成熟可靠的流量測量解決方案，其技術演進始終圍繞提升測量精度、擴展應用邊界、降低全生命周期成本展開。通過科學選型、規范安裝與專業維護，該類型儀表可在復雜工業場景中持續發揮關鍵作用，為能源管理與數字化轉型提供基礎數據支撐。未來，隨著材料科學與信息技術融合深化，其應用場景與功能邊界將持續拓展，在智慧工廠、智慧城市及能源互聯網建設中扮演更重要角色。
