一、技術原理與核心優勢

電磁流量計基于法拉第電磁感應定律設計，通過測量導電液體在磁場中運動產生的感應電動勢實現流量計量。當導電介質以平均流速v通過垂直于磁場方向的管道時，感應電動勢E與磁感應強度B、流體流速v及管道內徑D成正比，即E=K×B×v×D（K為儀表常數）。DN1200型號采用分體式設計，將傳感器與轉換器分離，減少信號傳輸損耗，提升抗干擾能力。
該型號的核心優勢體現在三方面：其一，測量精度高，典型精度可達±0.5%，滿足貿易結算需求；其二，量程比寬泛，覆蓋0.3m/s至15m/s流速范圍，適配多種工況；其三，適應性強，可測量腐蝕性介質、懸浮顆粒液體及高溫流體，介質溫度范圍覆蓋-25℃至180℃，壓力等級支持PN16至PN40。

二、結構特性與材質解析

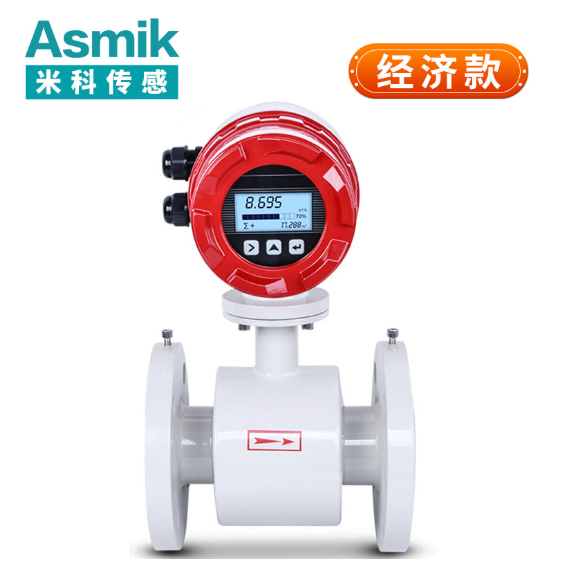

DN1200管道電磁流量計由測量管、勵磁線圈、電極、襯里及轉換器構成。測量管采用304/316L不銹鋼材質，內壁襯里根據介質特性選擇聚四氟乙烯（PTFE）、聚氨酯（PU）或氯丁橡膠（CR）。電極材質需與介質兼容，如316L不銹鋼適用于一般水溶液，鉭電極適用于強腐蝕性介質。勵磁系統采用低頻矩形波技術，有效抑制流體噪聲干擾，提升信號穩定性。
關鍵規格參數包括：

• 口徑：DN1200（法蘭連接式），適配管道直徑1200mm；
• 流量范圍：
  • 液體：0.3～15m/s（對應流量范圍約3392～169600 m³/h）；
• 精度等級：0.5級或1.0級；
• 介質溫度：-25℃～180℃（常溫型），高溫型可達250℃；
• 輸出信號：脈沖電壓（8-10V）或4-20mA電流環；
• 防護等級：IP68，防爆型支持本安ExiaIICT3-T6。

三、選型要點與安裝規范

選型時需重點關注五項參數：

1. 介質特性：根據介質腐蝕性選擇316L不銹鋼或哈氏合金材質，含顆粒介質需選配刮刀式電極；
2. 流量范圍：確保實際流量在傳感器量程的30%～70%之間，避免超量程運行；
3. 溫度壓力：高溫介質需選配高溫型傳感器及散熱裝置，高壓場景需定制耐壓等級；
4. 輸出信號：根據控制系統要求選擇脈沖或4-20mA輸出，需遠傳時優先選擇4-20mA；
5. 安裝條件：需滿足上游20D、下游10D直管段要求，避免流場擾動。

安裝時需注意：

• 傳感器應水平或垂直安裝，避免強振動和強磁場干擾；
• 測量氣體時，若含少量液體，傳感器應安裝在管道高處；
• 測量液體時，若含氣體，傳感器應安裝在管道低處；
• 需在傳感器附近測量壓力和溫度時，測壓點應在下游3-5D處，測溫點應在下游6-8D處。

四、典型應用場景分析

在市政供水領域，DN1200管道電磁流量計廣泛應用于原水輸送、水廠出水及區域計量。例如，在南水北調工程中，精確計量日調水規模達千萬立方米，其非接觸式測量特性避免水質二次污染。污水處理廠利用該型號儀表監測進出水流量，配合化學需氧量在線分析儀，優化藥劑投加量，降低運行成本。
能源行業是另一重要應用領域。在天然氣長輸管道中，電磁流量計作為貿易交接計量設備，配備溫度壓力補償功能，確保計量公平性。對于蒸汽計量，需選配耐高溫傳感器及冷凝裝置，適應200℃工況。在水電站，通過雙向測量功能實現發電流量與泄洪流量的精準區分，提升水資源利用率。
化工行業同樣依賴DN1200管道電磁流量計。在石油煉化裝置中，精確計量原油進料流量，保障分餾塔穩定運行。對于腐蝕性介質，如硫酸、鹽酸輸送管道，需選用PTFE襯里及鉭電極組合，耐溫范圍可達-20℃至180℃。在聚氯乙烯生產中，通過哈氏合金電極實現高純度單體計量，滿足半導體級產品要求。

五、技術發展趨勢展望

隨著工業物聯網發展，DN1200管道電磁流量計呈現三大演進方向：一是智能化升級，集成邊緣計算模塊實現自診斷功能，當電極附著度超標時自動觸發清洗程序；二是微型化設計，采用分體式結構，傳感器與轉換器間距擴展至100米，適配空間受限場景；三是低功耗設計，鋰亞硫酰氯電池供電型號實現10年免維護運行，配合NB-IoT無線傳輸技術，構建分布式監測網絡。
在雙碳目標驅動下，環保監測需求激增。電磁流量計通過溫壓補償算法，精確測量蒸汽、壓縮空氣等能源介質，為能效分析提供基礎數據。新型自清潔電極設計，利用流體動能自動清除附著物，維護周期延長至24個月。對于多相流測量場景，研發電容耦合式傳感器，實現氣液兩相流精準計量。
DN1200管道電磁流量計作為成熟可靠的流量測量解決方案，其技術演進始終圍繞提升測量精度、擴展應用邊界、降低全生命周期成本展開。通過科學選型、規范安裝與專業維護，該類型儀表可在復雜工業場景中持續發揮關鍵作用，為流程工業數字化轉型提供基礎數據支撐。未來隨著材料科學與信息技術融合深化，其應用場景與功能邊界將持續拓展，在智慧工廠及智慧城市建設中扮演更重要角色。
