一、技術原理與核心優勢

超聲波流量計基于超聲波傳播時差法或多普勒效應原理工作。時差法通過測量超聲波在流體順流與逆流方向上的傳播時間差，結合管道截面積計算流量；多普勒法則利用流體中懸浮顆粒或氣泡對超聲波的散射頻率變化推導流速。DN500型號采用時差法設計，測量精度可達±0.5%，量程比覆蓋10:1至100:1，適配流速范圍0.01m/s至15m/s，滿足大口徑管道寬流量范圍測量需求。
該類型流量計的核心優勢體現在三方面：其一，非接觸式測量避免介質污染，尤其適用于衛生級要求場景；其二，無壓損設計降低能耗，長期運行成本優勢顯著；其三，雙向測量功能滿足復雜工藝需求，如城市供水環網計量及水電站調峰流量監測。

二、結構特性與材質解析

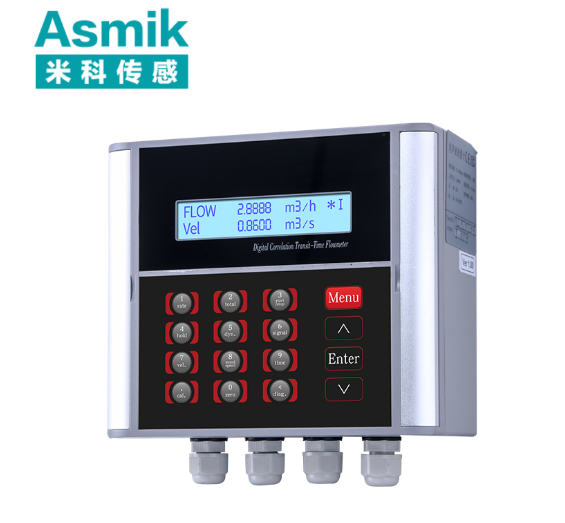

DN500超聲波流量計由傳感器、換能器、信號處理單元及法蘭連接件構成。傳感器采用分段式設計，包含測量管、反射鏡及密封組件。測量管材質通常為碳鋼或不銹鋼，內壁噴涂防腐涂層以適應不同介質特性。換能器采用壓電陶瓷材料，工作頻率500kHz至2MHz，具備高靈敏度和抗干擾能力。信號處理單元集成溫度補償算法，環境溫度-20℃至60℃范圍內精度波動≤0.1%。
法蘭連接件符合GB/T 9115-2000標準，壓力等級覆蓋PN10至PN64，適配不同工況需求。密封件采用氟橡膠或石墨纏繞墊片，耐腐蝕性滿足常規工業介質要求。整體結構采用模塊化設計，傳感器與轉換器間距可擴展至500米，適配分布式測量場景。

三、選型要點與關鍵參數

選型時需重點關注五項參數：

1. 介質特性：根據介質濁度選擇時差法或多普勒法，清潔液體優先選擇時差法；
2. 流量范圍：確保實際流量在傳感器量程的30%～70%之間，避免低流速噪聲干擾；
3. 溫度壓力：高溫介質需選配高溫型傳感器及散熱裝置，高壓場景需定制耐壓等級；
4. 輸出信號：根據控制系統要求選擇脈沖、4-20mA或RS485輸出，需遠傳時優先選擇數字信號；
5. 安裝條件：需滿足上游20D、下游10D直管段要求，避免流場擾動。

關鍵技術參數包括：

• 口徑：DN500（法蘭連接式），適配管道直徑500mm；
• 測量精度：±0.5%（時差法），±2.0%（多普勒法）；
• 介質溫度：-20℃～160℃（常溫型），高溫型可達200℃；
• 防護等級：IP68，防爆型支持本安ExiaIICT4；
• 供電方式：220V AC或鋰亞硫酰氯電池供電，續航時間≥3年。

四、安裝調試與維護規范

安裝時需注意：

• 傳感器應水平安裝，確保流體方向與殼體箭頭一致，避免強振動和強磁場干擾；
• 換能器安裝間距需嚴格遵循廠家指導，通常為管道直徑的0.5倍至1倍；
• 測量粘稠介質時，建議安裝過濾器以保護反射鏡；
• 需在傳感器附近測量壓力和溫度時，測壓點應在下游3-5D處，測溫點應在下游6-8D處。

調試階段需完成：

1. 零點校準：在靜止流體狀態下完成基準信號采集；
2. 系數修正：根據介質聲速、粘度等參數修正測量模型；
3. 通訊測試：驗證Modbus、HART等協議的通訊穩定性。

日常維護包括：

• 每月檢查換能器表面清潔度，必要時使用軟布擦拭；
• 每季度驗證測量精度，對比標準流量計數據；
• 每年進行全面檢測，包括密封件老化情況及電路板性能評估。

五、典型應用場景分析

在市政供水領域，DN500超聲波流量計廣泛應用于原水輸送、水廠出水及區域計量。例如，在南水北調工程中，精確計量日調水規模達千萬立方米，其非接觸式測量特性避免水質二次污染。污水處理廠利用該型號儀表監測進出水流量，配合化學需氧量在線分析儀，優化藥劑投加量，降低運行成本。
能源行業是另一重要應用領域。在天然氣長輸管道中，超聲波流量計作為貿易交接計量設備，配備溫度壓力補償功能，確保計量公平性。對于蒸汽計量，需選配耐高溫傳感器及冷凝裝置，適應200℃工況。在水電站，通過雙向測量功能實現發電流量與泄洪流量的精準區分，提升水資源利用率。
化工行業同樣依賴DN500超聲波流量計。在石油煉化裝置中，精確計量原油進料流量，保障分餾塔穩定運行。對于腐蝕性介質，如硫酸、鹽酸輸送管道，需選用PTFE襯里及哈氏合金換能器，耐溫范圍可達-20℃至180℃。在聚氯乙烯生產中，通過高頻脈沖輸出實現單體計量，滿足半導體級產品要求。

六、技術發展趨勢展望

隨著工業物聯網發展，DN500超聲波流量計呈現三大演進方向：一是智能化升級，集成邊緣計算模塊實現自診斷功能，當信號衰減超標時自動觸發清洗程序；二是微型化設計，采用分體式結構，傳感器與轉換器間距擴展至500米，適配空間受限場景；三是低功耗設計，鋰亞硫酰氯電池供電型號實現5年免維護運行，配合LoRa無線傳輸技術，構建廣域監測網絡。
在雙碳目標驅動下，環保監測需求激增。超聲波流量計通過多參數集成設計，同步測量流量、溫度及壓力，為能效分析提供多維數據。新型自清潔換能器設計，利用流體動能自動清除附著物，維護周期延長至24個月。對于多相流測量場景，研發多頻超聲波陣列技術，實現氣液兩相流精準計量。
DN500超聲波流量計作為非接觸式測量技術的代表，其技術演進始終圍繞提升測量精度、擴展應用邊界、降低全生命周期成本展開。通過科學選型、規范安裝與專業維護，該類型儀表可在復雜工業場景中持續發揮關鍵作用，為流程工業數字化轉型提供基礎數據支撐。未來隨著材料科學與信息技術融合深化，其應用場景與功能邊界將持續拓展，在智慧工廠及智慧城市建設中扮演更重要角色。
