一、技術原理與核心優勢

         渦街流量計基于卡門渦街原理設計，通過檢測流體流經非流線型阻流體時產生的漩渦頻率實現流量測量。當流體以一定流速通過傳感器時，在阻流體下游形成交替排列的漩渦列，其釋放頻率與流速成正比。通過壓電晶體或電容式傳感器捕捉漩渦產生的交變應力信號，經信號處理單元轉換為標準電信號輸出。
          DN50渦街流量計的核心優勢體現在三個方面：其一，測量精度高，典型精度可達±1.0%至±1.5%，滿足貿易結算需求；其二，量程比寬泛，常規型號量程比達10:1，部分高端產品可達20:1；其三，適應性強，可測量氣體、液體及蒸汽，介質溫度范圍覆蓋-20℃至250℃，壓力等級支持PN16至PN40。

二、結構特性與規格參數

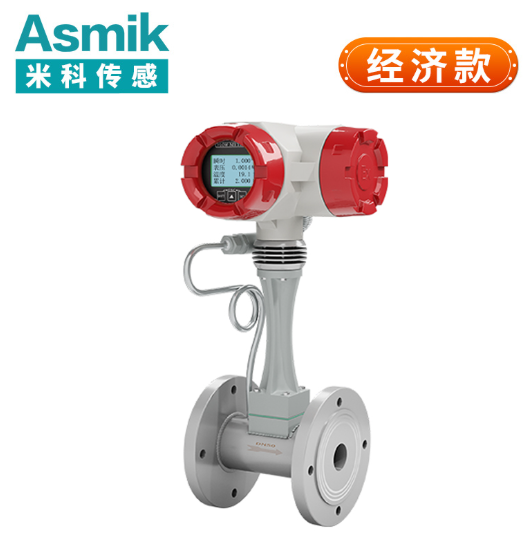

          DN50渦街流量計由傳感器、轉換器及連接法蘭三部分構成。傳感器采用分段式結構，包含漩渦發生體、檢測元件及外殼。漩渦發生體通常為三角柱或梯形截面設計，材質為304/316L不銹鋼或哈氏合金，以適應不同介質特性。檢測元件采用壓電晶體或電容式傳感器，具備高靈敏度和抗干擾能力。

關鍵規格參數包括：

• 口徑：DN50（法蘭連接式），適配管道直徑50mm；
• 流量范圍：
  • 液體：0.5～7m/s（對應流量范圍約3.5～49 m³/h）；
  • 氣體：5～50m/s（對應流量范圍約35～350 m³/h）；
• 精度等級：1.0級或1.5級；
• 介質溫度：-25℃～150℃（常溫型），高溫型可達250℃；
• 輸出信號：脈沖電壓（8-10V）或4-20mA電流環；
• 防護等級：IP65，防爆型支持本安ExiaIICT3-T6。

三、選型要點與安裝規范

選型時需重點關注五項參數：

1. 介質特性：根據介質腐蝕性選擇316L不銹鋼或哈氏合金材質，含顆粒介質需選配刮刀式電極；
2. 流量范圍：確保實際流量在傳感器量程的30%～70%之間，避免超量程運行；
3. 溫度壓力：高溫介質需選配高溫型傳感器及散熱裝置，高壓場景需定制耐壓等級；
4. 輸出信號：根據控制系統要求選擇脈沖或4-20mA輸出，需遠傳時優先選擇4-20mA；
5. 安裝條件：需滿足上游20D、下游5D直管段要求，避免流場擾動。

安裝時需注意：

• 傳感器應水平或垂直安裝，避免強振動和強磁場干擾；
• 測量氣體時，若含少量液體，傳感器應安裝在管道高處；
• 測量液體時，若含氣體，傳感器應安裝在管道低處；
• 需在傳感器附近測量壓力和溫度時，測壓點應在下游3-5D處，測溫點應在下游6-8D處。

四、典型應用場景分析

         在市政供水領域，DN50渦街流量計廣泛應用于水廠出水、管網監測及小區二次供水。例如，在長江引水工程中，精確計量日供水規模達百萬立方米，其低流阻特性降低水泵能耗。污水處理廠利用該型號儀表監測進出水流量，配合化學需氧量在線分析儀，優化藥劑投加量。
         化工行業是另一重要應用領域。在氯堿生產中，精確計量飽和鹽水流量，確保電解槽穩定運行。對于腐蝕性介質，如硫酸、鹽酸輸送管道，需選用PTFE襯里及鉭電極組合，耐溫范圍可達-20℃至180℃。在聚氯乙烯生產中，通過哈氏合金電極實現高純度單體計量，滿足半導體級產品要求。
         制藥行業同樣依賴DN50渦街流量計。在生物制藥流程中，精確計量培養基流量，確保細胞培養環境穩定。對于注射用水系統，采用衛生型設計，材質符合FDA標準，避免介質污染風險。在食品加工場景中，設備支持CIP在線清洗，滿足衛生級要求，同時實現糖漿、乳制品等粘稠介質的精準計量。

五、技術發展趨勢展望

          隨著工業物聯網發展，DN50渦街流量計呈現三大演進方向：一是智能化升級，集成邊緣計算模塊實現自診斷功能，當傳感器附著度超標時自動觸發清洗程序；二是微型化設計，采用分體式結構，傳感器與轉換器間距擴展至100米，適配空間受限場景；三是低功耗設計，鋰亞硫酰氯電池供電型號實現10年免維護運行，配合NB-IoT無線傳輸技術，構建分布式監測網絡。
         在雙碳目標驅動下，環保監測需求激增。渦街流量計通過溫壓補償算法，精確測量蒸汽、壓縮空氣等能源介質，為能效分析提供基礎數據。新型自清潔傳感器設計，利用流體動能自動清除附著物，維護周期延長至24個月。對于多相流測量場景，研發電容耦合式傳感器，實現氣液兩相流精準計量。
         DN50渦街流量計作為成熟可靠的流量測量解決方案，其技術演進始終圍繞提升測量精度、擴展應用邊界、降低全生命周期成本展開。通過科學選型、規范安裝與專業維護，該類型儀表可在復雜工業場景中持續發揮關鍵作用，為流程工業數字化轉型提供基礎數據支撐。未來隨著材料科學與信息技術融合深化，其應用場景與功能邊界將持續拓展，在智慧工廠建設中扮演更重要角色。
