蒸汽流量計，作為工業測量與控制領域中的關鍵設備，廣泛應用于電力、化工、石油、制藥等多個行業，用于精確測量蒸汽的流量，對于能源管理、過程控制及成本節約具有重要意義。根據其工作原理和技術特點，蒸汽流量計主要可以分為以下幾種類型：差壓式流量計、渦街流量計、電磁流量計、質量流量計以及超聲波流量計。下面將逐一介紹這些類型的蒸汽流量計。
1. 差壓式流量計
差壓式流量計，又稱節流裝置流量計，是最早應用于蒸汽流量測量的方法之一。它基于伯努利方程原理，通過安裝在管道中的節流元件（如孔板、噴嘴等）產生壓力差，該壓力差與蒸汽流量之間存在一定的關系，通過測量此壓力差并結合流體的物理性質（如密度、溫度等），即可計算出蒸汽的流量。差壓式流量計結構簡單、價格低廉，但精度受流體狀態變化影響較大，且需要額外的溫度和壓力補償以提高測量準確性。

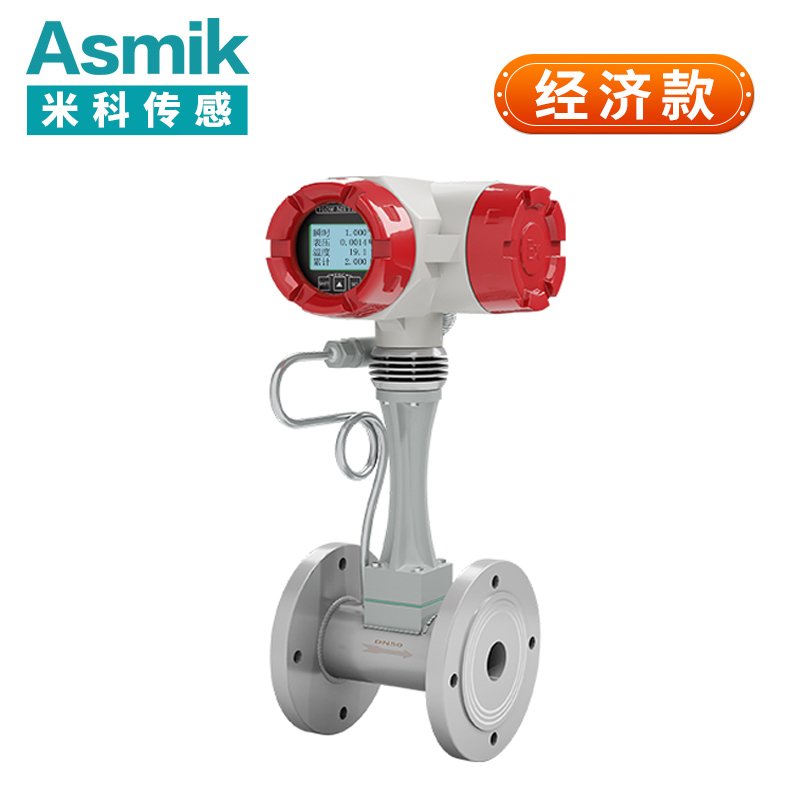

2. 渦街流量計
渦街流量計利用流體通過特定形狀障礙物（渦街發生器）時產生的卡門渦街效應來測量流量。在蒸汽流經渦街發生器時，會在其下游形成一系列交替排列的漩渦，這些漩渦的頻率與蒸汽流速成正比。通過檢測漩渦頻率，即可推算出蒸汽流量。渦街流量計具有測量范圍寬、精度高、壓損小等優點，且不受蒸汽密度、壓力變化的影響，因此在蒸汽流量測量中得到了廣泛應用。
3. 電磁流量計
雖然電磁流量計主要用于測量導電液體的流量，但在特定條件下（如飽和蒸汽或過熱蒸汽轉換為濕蒸汽后），也可以考慮使用。其工作原理基于法拉第電磁感應定律，當導電液體在磁場中流動時，會切割磁力線產生感應電勢，該電勢與液體流速成正比。然而，由于蒸汽的導電性極差，直接應用電磁流量計測量蒸汽流量并不常見，通常需要先將蒸汽轉化為易于測量的液體形態。
4. 質量流量計
質量流量計直接測量通過管道的質量流量，而非體積流量，因此不受流體密度、壓力、溫度變化的影響，特別適合于蒸汽這類熱力學性質易變的介質。常見的質量流量計有科里奧利質量流量計和熱式質量流量計。科里奧利質量流量計利用流體在振動管道中流動時產生的科里奧利力來測量質量流量，而熱式質量流量計則通過測量流體帶走熱量的速率來推算流量。質量流量計具有高精度、穩定性好、無需額外補償等優點，是蒸汽流量測量的高端選擇。
5. 超聲波流量計
超聲波流量計利用超聲波在流體中的傳播速度與流體流速之間的關系來測量流量。根據測量原理的不同，超聲波流量計可分為時差法、多普勒法和反射法等。在蒸汽測量中，時差法較為常用，它通過在管道兩側安裝超聲波換能器，分別向流體發射和接收超聲波信號，根據超聲波順流和逆流傳播的時間差來計算流速。超聲波流量計具有非接觸式測量、安裝方便、維護成本低等優點，尤其適用于大口徑管道和高溫高壓環境。
綜上所述，蒸汽流量計的選擇應根據具體應用場景、測量精度要求、成本預算以及流體特性等因素綜合考慮。每種類型的流量計都有其獨特的優勢和局限性，正確選型對于確保測量準確性和系統穩定運行至關重要。
