輕松處理導波雷達液位計指示波動問題
- 字號 + -
導波雷達液位計指示波動也是儀表工經常會遇到的問題，本文結合實例分析導致導波雷達物位計指示波動的原因，并提供了導波雷達液位計故障處理方法供儀表工借鑒和參考。
導波雷達液位計在測量液位時都安裝于設備頂部，導波雷達液位計工作時雷達波沿鋼纜向下傳遞，碰到被測介質液面時雷達波又沿鋼纜返回?fù)Q能器。雷達波在傳送過程中如果受到外界干擾，則導波雷達液位計指示出現頻繁波動，假如波動頻繁且幅度較大，則操作人員無法根據導波雷達液位計指示判斷真實液位高度。
導波雷達液位計指示波動的原因
杭州米科多年從事導波雷達液位計生產，在應用中總結了引起導波雷達液位計指示波動的六種原因供大家參考：
1、介質波動引起導波雷達液位計指示波動(這種現象是工藝變化導致的，不屬于儀表故障，介質波動停止后導波雷達液位計指示也就恢復正常)。
2、導波雷達液位計的導播強度過強或者過弱。
3、導波雷達液位計鋼纜安裝較松或無配重，容易造成鋼纜擺動碰撞設備內壁。
4、導波雷達液位計鋼纜安裝位置離設備內壁太近，容易造成鋼纜擺動碰撞設備內壁。
5、導波雷達液位計測量盲區過小。
6、導波雷達液位計安裝位置靠近進料口，進料沖刷鋼纜造成導波雷達液位計指示波動。
當儀表工遇到導波雷達液位計指示波動故障時，首先應冷靜判斷是否由工藝原因引起，排除工藝變化原因后再查找引起液位波動的原因，并進行相關故障處理。
導波雷達液位計指示波動故障處理措施
1、導波雷達液位計盲區設置要根據現場需求進行調整。
2、導波雷達液位計的導播強度要根據現場需求進行調整。
3、導波雷達液位計鋼纜安裝時應進行拉緊固定或重新配置。
4、可在導波雷達液位計鋼纜底部加配重(如重錘)，讓鋼纜在測量過程中不晃動。
5、導波雷達液位計安裝位置應避開進料口且與罐壁保持適當距離。

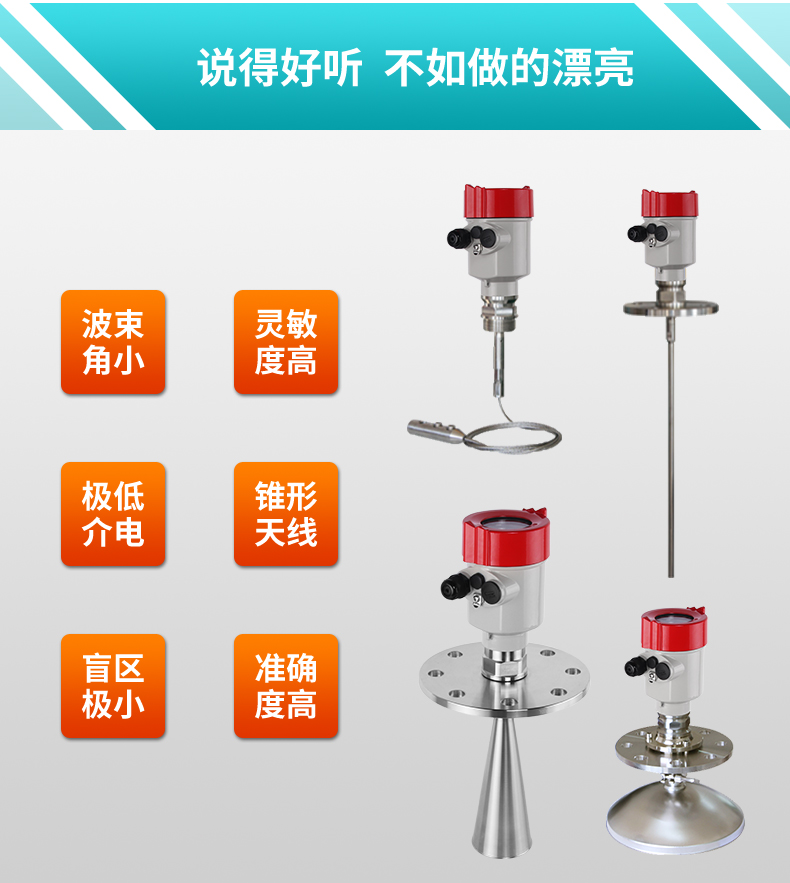

米科導波雷達液位計
導波雷達液位計故障處理實例
某公司采用導波雷達液位計測量反應釜液位。從DCS的導波雷達液位計的趨勢圖變化上看，液位計上下波動頻繁，幅度較大，經常出現滿量程現象。液位指示無法穩定。
根據儀表工現場檢查，判斷發生導波雷達液位計指示波動故障有以下幾種可能：
1、根據設備結構進料口位置是從設備頂部向下3米左右的位置，原導波雷達液位計盲區設置的是1米。因此，進料口進料沖刷液位計鋼纜，造成液位波動，將盲區向下修改為4米，波動減小，沒有根本解除波動問題。
2、修改導播強度為700到1000之間，修改效果不太明顯，設置為750相對較穩定一點，偶爾還是會出現超量程現象，還是不穩定，相比較修改盲區前，穩定多了。
3、在設備停車時，打開設備，發現導波雷達液位計鋼纜安裝較松，擺動幅度大，進料時的沖刷會造成鋼纜碰撞設備內壁，就對鋼纜重新進行拉緊固定。
