高頻雷達物位計與低頻雷達物位計優劣分析
- 字號 + -
目前雷達物位計已成為物位測量主流產品，高頻雷達物位計使用居多，低頻率雷達物位計逐漸被淘汰。從超聲波液位計應用來看，超聲波液位計獲得較好回波時工作頻率約為40KHz、波長約9mm、發射波開角為7°-8°。工作頻率越高，其開角越小，但其量程較小。如果雷達物位計要獲得與超聲波液位計上述效果的回波，雷達物位計工作頻率應為26GHz、波長為11mm。當雷達物位計用口徑為100mm的喇叭天線，可獲得7°-8°開角的發射波。6GHz低頻雷達物位計相當于工作頻率為10KHz超聲波液位計。此工作頻率的超聲波物位計在物位測量中各項指標都不理想，尤其不適用于固體料位的測量。
雷達物位計優點
雷達物位計電磁波不受空氣波動影響，隨距離衰減小，穿透力強。
雷達物位計局限性
1、影響雷達的性能是介電常數，理論上在真空中雷達衰減極小，當空氣中存在對雷達衰減物質，例如：含高介電性的粉塵粉末（石墨，鐵合金等），水蒸氣很大，測量距離和效果要受影響。
2、被測介質的揮發氣體會在天線上聚集，水蒸汽會在天線上聚結，此時，會影響雷達波發射，嚴重時雷達波不能發出。
3、被測介質的介電常數不能太小。
4、盡管溫度和壓力對雷達影響極小，但雷達天線是由材料做成，雷達可適應溫度和壓力的范圍與使用的材料和密封結構有關。
考慮雷達物位計使用現場工況時，應特別注意天線到被測介質間空氣介電常數的分布和被測介質的表面狀態及其介電常數。
高頻雷達優點

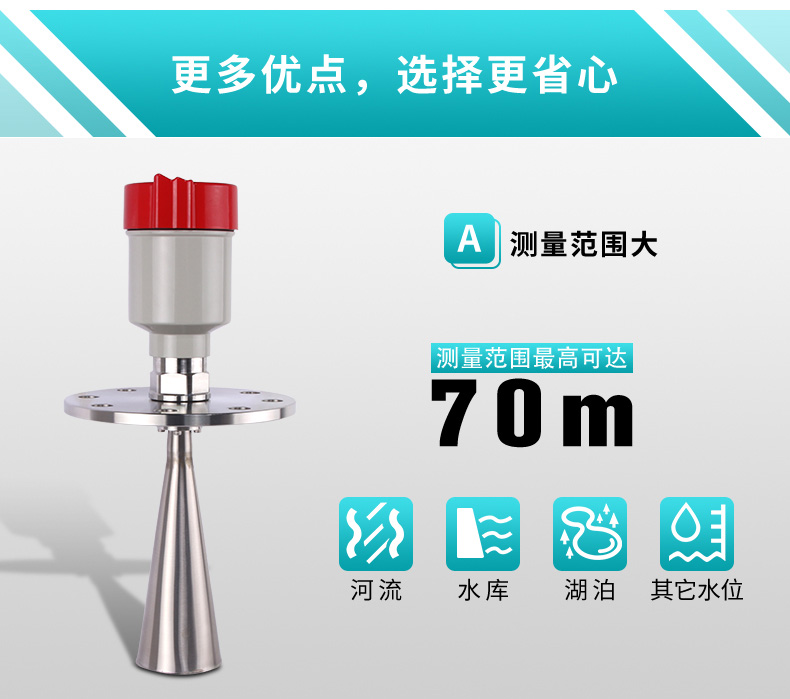

1、高頻雷達物位計（主要指工作頻率為26GHz和24GHz雷達物位計）具有能量高、波束角小（一般Φ95mm喇叭天線的波束角為8°，而6GHz雷達物位計的喇叭天線直徑為Φ246時，波束角為15°）、天線尺寸小、精度高等優點。
2、26GHz雷達物位計雷達波長11mm，6GHz雷達物位計雷達波長50mm，雷達物位計測量散裝料位時，雷達波反射主要來自料面的漫反射，漫反射的強度與物料大小成正比，與波長成反比，而大部份散裝料直徑遠遠小于50mm，26GHz雷達是散裝料物位測量的最佳選擇。
3、在一些直徑小高度矮的小罐應用中，6GHz雷達天線長（300-400mm）無形中增大了盲區（大約600mm），由于6GHz雷達方向性差(開角大)在小罐中會產生多徑反射；26GHz雷達頻率高頻，天線短，方向性好，克服了6GHz雷達的缺點，適用于小罐測量。
4、由于現場環境惡劣，隨著時間推移，雷達天線會堆積污物、水汽等，26GHz雷達天線小，加天線罩可大大改善污物、水汽影響；6GHz雷達天線大，加天線罩很困難。且儀表較沉重，清理困難。
5、由于26GHz雷達方向性好，很多惡劣工況，可通過簡單隔離，將雷達裝在容器外進行測量。
