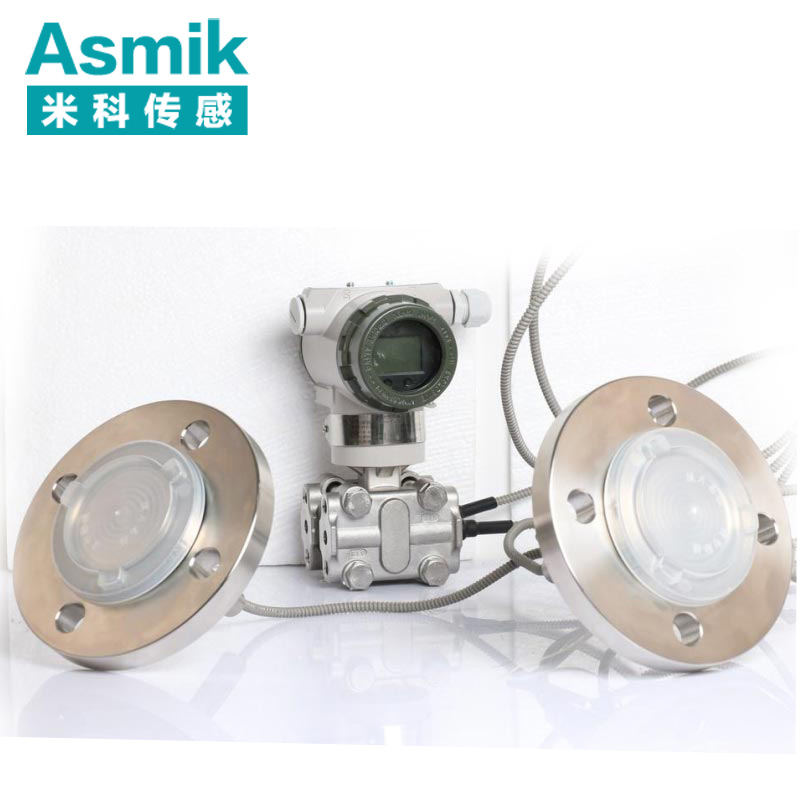

法蘭變送器用毛細管代替引壓導管，米科儀表的高溫壓力/差壓變送器溫度的可達600℃以上，因而滿足了許多特殊場合下的工藝需要。實際應用中影響法蘭變送器精度的因素較多：它有兩層隔離膜片，毛細管長，阻尼大，填充液的量多。因此在實際應用中法蘭變送器往往反應遲緩，測量不準，而且損壞較多。



法蘭變送器的使用不好，除了儀表比較難做， 固有性能不如普通變送器外， 還有很大部分是使用條件超過了儀表的允許限度。為此 在選購法蘭變送器時，一定要謹慎小心，充分考慮，不但要考慮正常運轉時的工藝條件，還要考慮特殊狀態、誤操作狀態時的工藝條件。只有這樣，才能保證所選法蘭變送器的正常運轉。

法蘭變送器選型要求有些和普通變送器是一樣的，米科儀表在本文著重對法蘭變送器選型的一些特殊要求做介紹，總結了法蘭變送器選型需考慮的五個因素分享給儀表工。



1、法蘭變送器的毛細管長度



毛細管長一點，安裝維護方便，但是不宜過長，原因如下：



①毛細管長了，整個密閉系統中的填充液量就要增加。填充液初始填充量越多，因溫度變化而引起的體積增量越大，它們施加到變送器的傳感元件上后，使輸出發生變化。



②毛細管長了，填充液流動的阻力就要加大，于是變送器的響應速度減慢，動態特性變壞。這對于平放的臥罐、液位變化緩慢的測最系統來說，影響也許不大，但對于豎放的立式罐、液位變化很快的測量系統來說. 誤差就要增大。



③毛細管太長，填充液充灌前的密閉系統的抽空就比較困難，也就是不容易把空氣抽凈。而在密閉系統中留有殘存空氣，會極大地?fù)p害變送器的性能。據壓力變送器制造廠家反應，毛細管長了，精度要成倍地下降。所以，一般法蘭變送器毛細管的長度最長不超過10m。



2、溫度



選用法蘭變送器時，被測介質的溫度一定要在允許范圍以內，假如法蘭變送器在高溫條件下使用，則有可能出現以下問題：



①被測高溫介質和法蘭膜片接觸后，密封系統內的填充液受熱，體積發生膨脹，甚至蒸發。如果體積膨脹過大，壓力超過允許極限，則填充液會從連接處、焊縫處硬擠壓出來。有時，法蘭變送器使用了一段時間后打開，用手輕壓隔離膜片，可以明顯地感到里面的填充液和新的不一樣，這很可能泄漏了一部分。填充液少了，密閉系統內的壓力傳遞便會無法正常進行，從而使變送器的反應遲緩，測量誤差增大。



②填充液是油性物質，在它里面或多或少含有一定的空氣。另外，充灌前的密閉系統，也不可能抽成絕對真空，殘留的少許空氣在溫度不高的條件下使用，也許不會有太多問題。但若在高溫條件下使用，則它會發生膨脹，而氣體的體膨脹系數遠比液體的大，因而壓力迅速增加，于是產生和上面說的那樣，填充液外漏，測量不準。



3、壓力



法蘭變送器在正壓下工作，一般是不會出現什么問題的，但若在負壓(真空)下工作，則也會出現反應遲緩、測量不準等問題，原因是：法蘭變送器在真空情況下工作時，隔離膜片受到一個向外吸引的力，于是膜片外鼓，使法蘭變送器密閉系統的體積增大，填充液內的壓力降低。



變送器膜盒內部的填充液的沸點溫度和其他液體一樣，是隨著所受壓力的減少而降低的，當法蘭變送器工作在負壓條件，密閉系統內出現真空狀態時 則汽化壓力會是比較大的，它不僅施加到變送器傳感元件，使測量產生誤差，而且使隔離膜片外鼓，造成遠傳法蘭式差壓變送器、遠傳壓力變送器的損壞。對著這個問題米科儀表在文章《雙法蘭液位變送器測量負壓液位不好用的原因》中詳細介紹。



④高溫高真空



上面分別分析了變送器的工作溫度(高溫)和工作壓力(真空)對法蘭變送器所產生的影響，如果這兩個條件同時存在，即變送器在高溫，高真空條件下工作，則如不采取措施， 變送器很容易損壞。因此，遇到高溫高真空法蘭式變送器，壓力變送器制造廠商要作特殊處理，根據應用條件和填充液的特性，精密計算填充液液量。對高溫下使用的變送器，適當減少填充液量，而對低溫下使用的變送器，適當增加填充液波量，以使它們在使用條件下恰到好處。對于填充液中的氣體， 也需經過復雜的費時的工藝予以排除，這種經過特殊處理的高溫、高真空法蘭式變送器比相同規格的普通法蘭變送器的價格要貴數倍或更高。



法蘭變送器在負壓狀態下使用的機會一般是不多的，只有少數特殊工藝過程，例如煉油生產中的減壓塔液位測量等中才使用。但是容器在倒換操作過程中，因抽空面出現真空的情況卻是很容易發生的，雖然有時只有一會兒時間，但就這一會兒時間，也會造成法蘭變送器的損壞。



法蘭變送器的工作溫度和工作壓力是相互影響的，不要誤認為這連個指標是獨立的！！所以在選型時應一起考慮。如果被測介質的壓力高，則法蘭變送器的使用溫度可以高些， 如果被測介質處于真空狀態，則法蘭變送器的工作溫度一定要控制在允許范圍。不同廠家的變送器，其溫度使用范圍、壓力使用范圍是不同的，這既決定于填充液的性質，也決定于壓變送器廠家的制造技術。

5、智能法蘭變送器



法蘭變送器的校準、改變量程十分麻煩。這不單是它比較笨重，對毛細管又要特別小心，不能碰傷、彎折，搬運時不能提在毛細管上，而且信號壓力難于通入，不像普通變送器那樣裝個引壓接頭就可以了，而必須有配對法蘭。為此，在有條件的情況下，應選用智能法蘭變送器，這樣變送器的量程修改和設定、零點的遷移，可以不必把表拆下來，而是在手操器上進行，十分方便。但要注意的是，手操器只是改變電子線路的放大倍數， 如果檢測元件不合格，則手操器是不可能加以消除的。
